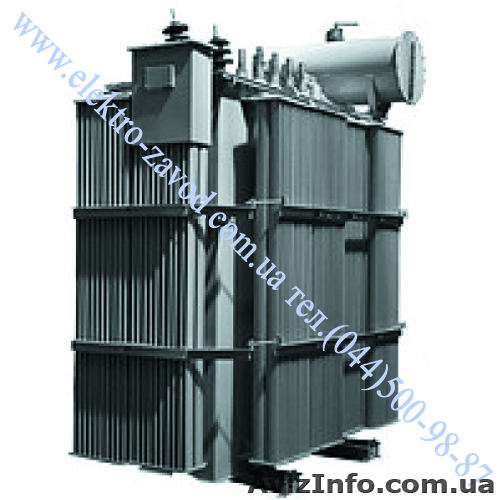

Трансформатор ТМ-630 в Києві

Силовые масляные понижающие трехфазные двухобмоточные общего назначения трансформаторы мощностью от 10 до 4000 кВА напряжением до 35 кВ предназначены для нужд народного хозяйства для внутренней и наружной установки.
Технические характеристики
Силовые трансформаторы ТМ-10–4000 выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) до 35 кВ включительно и вторичной обмотки (низкого напряжения) – 0, 4 кВ, по согласованию с заказчиком возможны и другие сочетания напряжения. Схема и группа соединений – У/Ун -0; Д/Ун –11.
Трансформатор ТМ-10-250 изготавливается также со схемой и группой соединений Y/Zн-0.
Трансформаторы выпускаются с различными уровнями потерь холостого хода и короткого замыкания:
уровень потерь А согласно ТУ У 31.1-00213440-024-2006
уровень потерь В согласно ТУ У 3.49-05758084-016-2000
Напряжение регулируется без возбуждения. Для этого трансфор-маторы оснащены высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями при отключенном от сети трансформаторе со стороны НН и ВН с диапазоном ±2 х 2.5 %.
Согласно ГОСТ 11677, предельное отклонение технических параметров трансформаторов составляют:
напряжение короткого замыкания ± 10%;
потери короткого замыкания на основном ответвлении + 10%;
потери холостого хода + 15%;
полная масса + 10%.
Условия эксплуатации
Высота над уровнем моря – до 1000 м.
Температура окружающего воздуха:
для умеренного климата - от –45ОС до +40ОС (исполнение «У»);
для холодного климата - от –60ОС до +40ОС (исполнение «ХЛ»).
Относительная влажность воздуха не более 80% при +25C.
