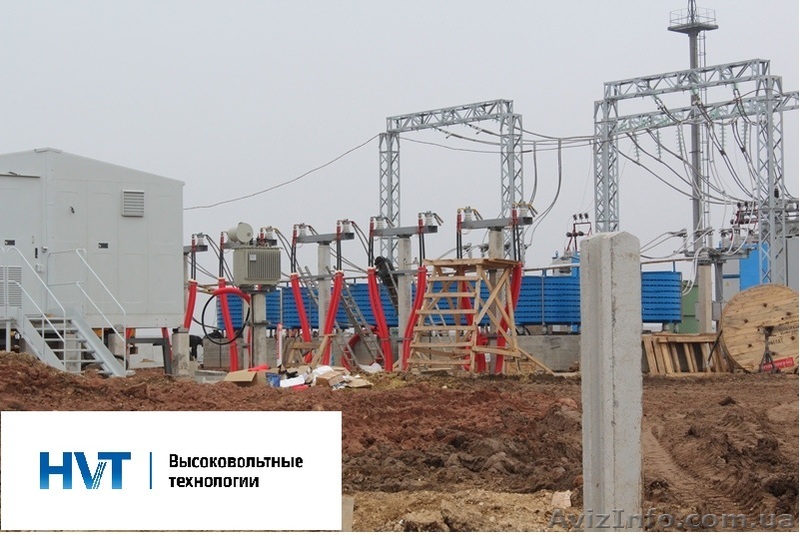

Трансформаторные подстанции КТПБ в Києві

Трансформаторные подстанции КТПБ открытого исполнения блочного типа на напряжение от 35 до 220 kV.
Трансформаторные подстанции изготавливаться в сочетании следующих напряжений :
220/35/10(6) кВ, 220/110/10(6) кВ с трансформаторами мощностью 25-125 МВА;
150/10(6) кВ, 150/35/10(6) кВ с трансформаторами мощностью 32-130 МВА;
110/10(6) кВ, 110/35/10(6) кВ с трансформаторами мощностью 2, 5-40 МВА.
Трансформаторные подстанции КТПБ комплектуются блоками ОРУ в полной заводской готовности. Блоки ору состоят из металлического несущего каркаса покрытого горячим цинком, со смонтированным на нем
высоковольтным оборудованием и элементами вспомогательных цепей.
Распределительное устройство среднего напряжения 6-10 kV представляет собой блок-модуль (ЗРУ) с установленными внутри комплектными распределительными устройствами серии S-AIR. По согласованию с заказчиком возможна установка других типов КРУ.
Подстанции КТПБ 110, 150 и 220 kV выполняются по схемам со сборными шинами, тупиковые и ответвительные подстанции – по блочным схемам, транзитные подстанции – по схеме мостика с выключателями в цепях линий (а также в цепях трансформаторов и в перемычке - для п/с 220 кВ).

В составе КТПБР поставляются следующие основные блоки и элементы:

силовые трансформаторы (автотрансформаторы);
линейные регулировочные трансформаторы;
блоки ОРУ; элементы жесткой и гибкой ошиновки;
кабельные конструкции;
общеподстанционный пункт управления (ОПУ);
оборудование НН (в модульном здании с установленными ячейками КРУ);
оборудование освещения, грозозащиты, заземления; прочее оборудование
КТПБ изготавливается по многочисленным типовым и не типовым схемным решениям. По согласованию с заказчиком возможно изготовление КТПБ на другие напряжения.
